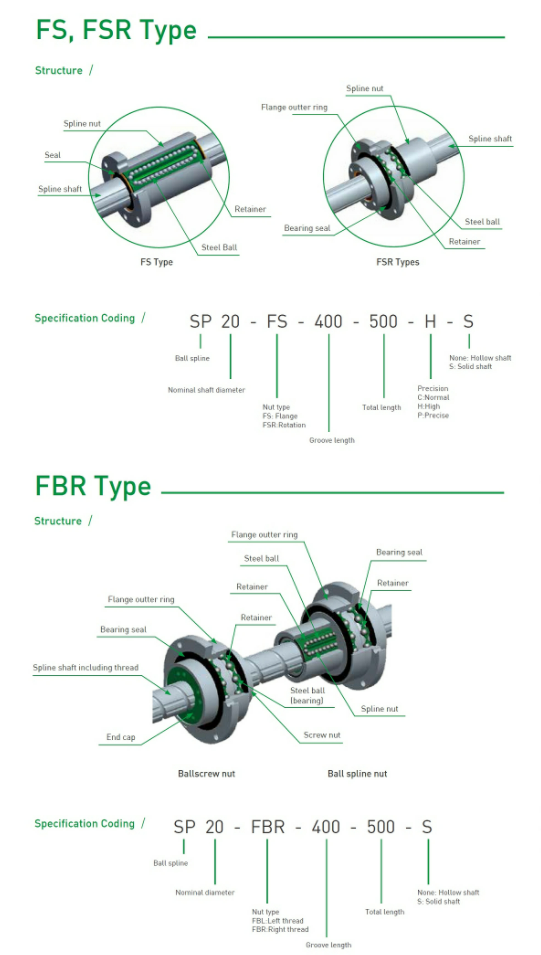

HIWIN滚珠花键为一种滚动导引组件，主要是由螺帽、丝杠、钢珠与保持器所组成，藉由钢珠在螺帽与螺杆之间作重复循环的滚动，使螺帽能沿着螺杆高精度线性移动。滚珠花键上的钢珠为角接触结构，可承受径向负荷及扭矩负荷。螺帽与轴承一体成型设计，使得滚珠花键在精简的结构达到高负载。
滚珠花键设置了3组负荷滚珠，滚珠为面对面的角接触设计，滚珠藉由钢珠保持器，持续进行整列循环运动，透过优化的保持器设计，实现高速、高加减速的导引，此外保持器对于钢珠的包覆设计使得螺帽从花键轴中抽出，滚珠也不会脱落。
与线性轴承相比，滚动槽中的钢珠为角度接触，因此螺帽与丝杠可以相对运动，达到传递扭矩的功能。
因螺帽与轴承做一体化结构，实现高精度且小型的设计。
藉由油路的优化设计，将润滑油脂直接导引到滚珠回流处，改善润滑效果提升使用寿命。
产业用机器人、自动装载机、雷射加工机、自动搬送装置
螺纹型滚珠花键，由旋转型滚珠花键及自转式滚珠螺杆所组合而成，藉由此两种部件的组合能产生直线、旋转、螺旋三种运动。
