HIWIN 螺帽旋转式滚珠丝杠 R1 系列

特征

体积小,精度高

螺帽和支撑轴承一体成型,因此螺帽体积小,支撑轴承之接触角为45°,可承受较大的轴向负荷,及组合高精度。

组装容易

只要用螺丝将螺帽与轴承座锁定,即可简单获得螺帽旋转式滚珠丝杠机构。

高进给

丝杠固定,因此没有丝杠旋转时的惯性力,用于细长比大的滚珠丝杠亦能高速进给,并可选用较小驱动力的马达。

高刚性

R1系列滚珠丝杠之支撑轴承较一般丝杠之支撑轴承大,因此轴向刚性大幅提升。

低噪音

R1系列使用端盖循环,循环钢珠于螺帽内部回流,即使高速回转噪音也较一般丝杠小。

应用

半导体机械、产业用机器人、木工机、雷射加工机、搬送装置

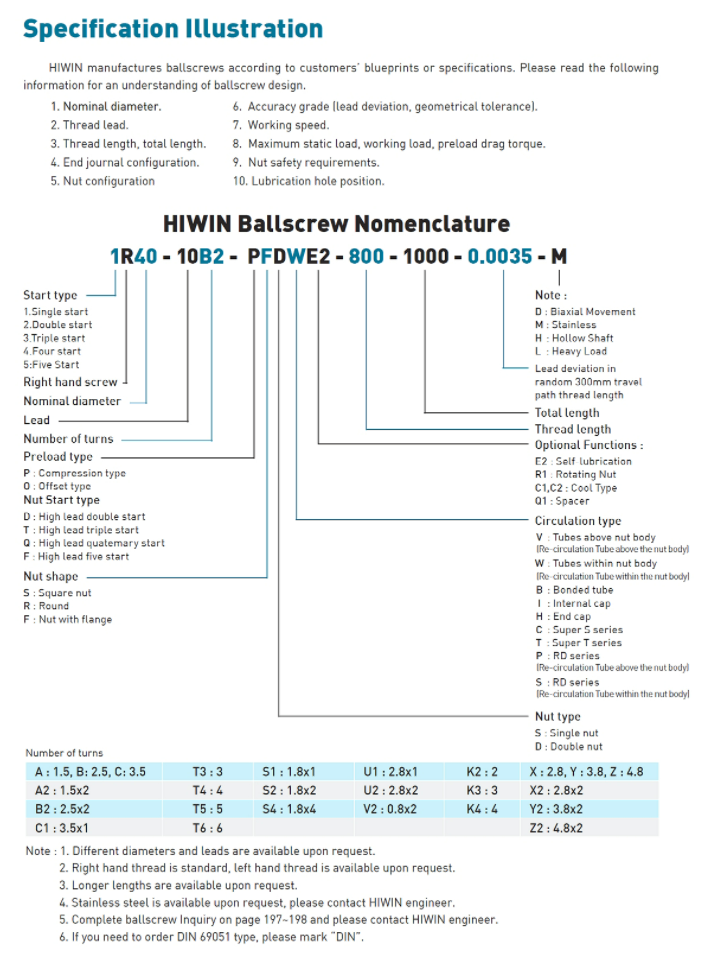

规格说明
