HIWIN AG系列交叉构型直线导轨

特征无滑动平台构造 -降低安装空间，使设备更小化、轻化。高精度制造 -两支轨道在相对直度上高精度加工，所以在垂直度方面有特别高的精度。高扭...

特征

无滑动平台构造

-降低安装空间，使设备更小化、轻化。

高精度制造

-两支轨道在相对直度上高精度加工，所以在垂直度方面有特别高的精度。

高扭转刚性

-该滑块相较于两个HG滑块背对背以螺丝锁固在一起的刚性高50%。

AG产品型号

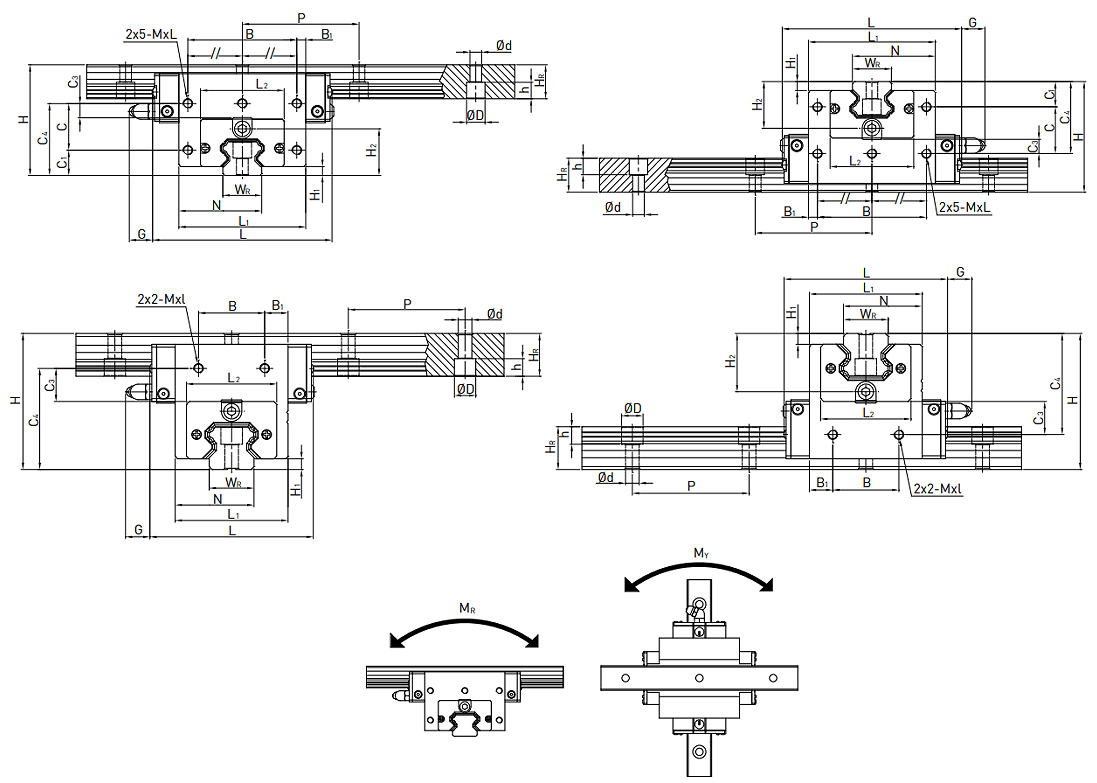

尺寸

型号	组件尺寸(mm)			滑块尺寸(mm)														导轨尺寸(mm)						基本动额定负荷	基本静额定负荷	容许静力矩
型号	H	H₁	N	L	L₁	L₂	K₁	K₂	B	B₁	C	C₁	C₃	C₄	Mxl	H₂	G	W_R	H_R	D	h	d	P	C(kN)	C₀(kN)	M_R(kN-m)	M_Y(kN-m)
AG20H	57	4.6	42.6	92.2	65.2	43	5	6	56	4.6	24	13	7.2	37	M5x8	24	12	20	17.5	9.5	8.5	6	60	32.7	47.96	0.35	0.35
AG25C	70	5.5	40.5	84	58	46.4	4.2	6	34	12	-	-	16.2	52	M6x10	30	12	23	22	11	9	7	60	34.9	52.82	0.42	0.33
AG25H	70	5.5	50.8	104.6	78.6	46.4	4.2	6	64	7.3	26	18	8.2	44	M6x10	30	12	23	22	11	9	7	60	42.2	69.07	0.56	0.57
AG30C	82	6	49	97.4	70	58	5.25	6	40	15	-	-	19.2	61	M6x10	58	12	28	26	14	12	9	80	48.5	71.87	0.66	0.53
AG30H	82	6	60.5	120.4	93	58	5.25	6	76	8.5	32	21	11.2	53	M6x10	58	12	28	26	14	12	9	80	58.6	93.99	0.88	0.92
