HIWIN HG 系列 滚珠式直线导轨

特征

HG系列直线导轨,为四列式单圆弧牙型接触直线导轨,同时整合优化结构设计之重负荷精密直线导轨,相较于其他之直线导轨提升了负荷与刚性能力;具备四方向等负载特色、及自动调心的功能,可吸收安装面的装配误差,得到高精度的要求。高速度、高负荷、高刚性与高精度化概念已成为未来全世界工业产品发展的趋势,HG系列直线导轨,即为基于此理念开发之产品。

应用

机械加工中心、射出机、工具机、冲床、精密加工机、自动化装置、重型切削机床、运输设备、大理石切割机、量测仪器、磨床


产品规格说明

HG系列分为非互换性及互换性型两种直线导轨,两者规格尺寸相同,主要差异点在于互换性型之滑块、滑轨可单出互换使用,较便利,但其组合精度无法达到非互换性型之超高精度,不过由于HIWIN在制造上有良好的尺寸控制及严格的质量要求,互换性型之组合精度目前已达到一定的水平,对不需配对安装直线导轨的客户而言,是一项很好的选择。直线导轨的产品规格型号主要标明直线导轨尺寸、型式、精度等级、预压等规格要求,以利订货时双方对产品的确认。

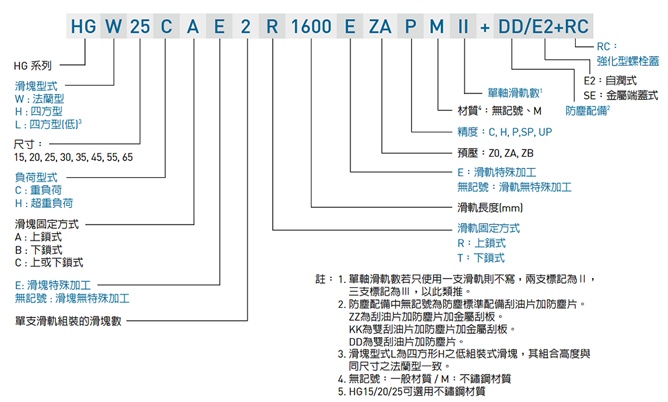

(1) 非互换性直线导轨产品型号


(2) 互换性直线导轨产品型号

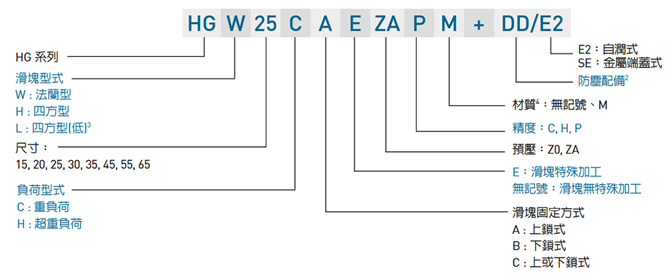

互换型滑块产品型号

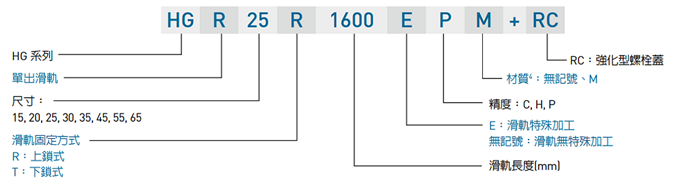

互换型滑轨产品型号
